Valvola proporzionale Rexroth 4WRAE10E60-2X/G24N9K31/A1V 315 Bar Alta sicurezza ad alta temperatura Progettazione completamente modulare

Descrizione:

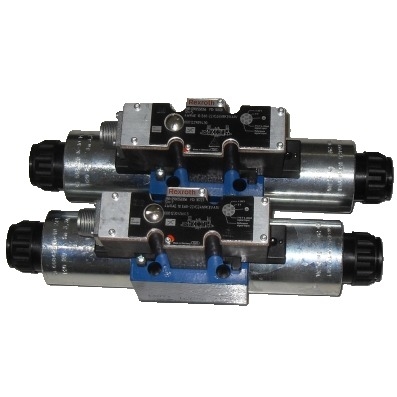

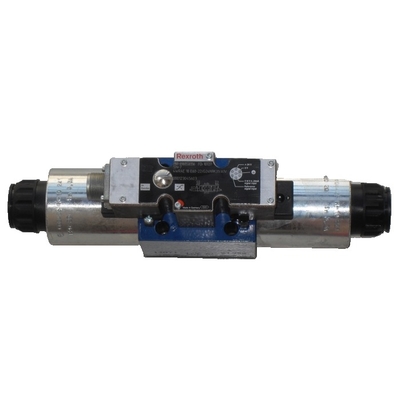

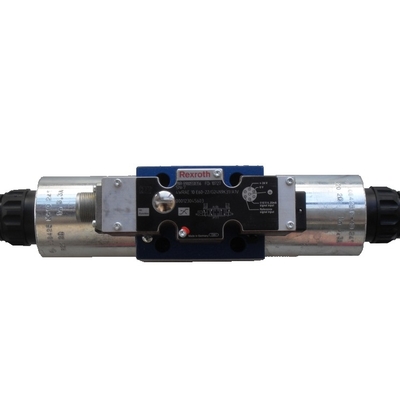

La Rexroth 4WRAE10E60-2X/G24N9K31/A1V (Codice articolo R900558356) è una valvola direzionale proporzionale a tre posizioni e quattro vie ad azione diretta della serie 4WRAE di Bosch Rexroth, con un diametro nominale di NG10 e una serie di componenti 2X. Impiega un solenoide proporzionale per pilotare direttamente un distributore a centraggio a molla. Il corpo valvola è montato su una piastra base ISO 4401, con configurazioni delle porte che offrono un'elevata intercambiabilità; integra internamente un amplificatore elettronico OBE (On-Board Electronics), alimentato a 24 V CC, con un segnale di controllo di ±10 V (tipo A1), che consente la regolazione continua e lineare della portata e della direzione senza la necessità di una scheda amplificatore esterna. La valvola ha una pressione massima di esercizio di 315 bar, una portata nominale di 75 l/min, bassa isteresi e risposta rapida, rendendola adatta per sistemi idraulici industriali con elevati requisiti di prestazioni dinamiche e ripetibilità.


Aree di applicazione:

Macchine utensili per la formatura dei metalli: controllo della posizione, della velocità e della forza di serraggio del cursore per piegatura, taglio, stampaggio e presse servo-idrauliche
Macchinari per plastica e gomma: apertura/chiusura stampo, iniezione, mantenimento della pressione e controllo della temperatura del cilindro, circuiti idraulici integrati per macchine per lo stampaggio a iniezione
Attrezzature mobili e di sollevamento: stadio pilota di valvole proporzionali a vie multiple per l'estensione del braccio di gru per autoveicoli, braccio di autopompe per calcestruzzo e piattaforme di lavoro aeree
Test e simulazione: sistemi di carico coordinati multicanale per banchi di prova a fatica di telai automobilistici e componenti strutturali aerospaziali
Linee di produzione per pressofusione, forgiatura ed estrusione: controllo sincronizzato della velocità del cilindro di estrusione e dei meccanismi di espulsione
Energia eolica e inseguimento solare: angolo di passo, frenata di imbardata e servocomandi idraulici per strutture di montaggio fotovoltaico
Cantieristica navale e ingegneria marittima: controllo elettro-idraulico proporzionale degli attuatori del timone, verricelli e dispositivi di compensazione dell'onda
Laminazione dell'acciaio e metallurgia: abbassamento idraulico per laminatoi a nastro, circuiti servo-vibrazione per cristallizzatori di macchine per colata continua
Imballaggio e fabbricazione della carta: sistemi idraulici per il controllo della tensione, l'allineamento e il posizionamento del taglio nelle linee di produzione di carta ondulata ad alta velocità
Robotica e automazione speciale: giunti per bracci robotici di movimentazione per impieghi gravosi, unità di azionamento ibride elettro-idrauliche


Vantaggi:

OBE integrato, cablaggio semplificato, elimina amplificatori esterni e cavi schermati complessi, riduce i punti di messa in servizio e di guasto
Struttura ad azione diretta, nessuna perdita pilota, basso consumo energetico a flusso zero, lento aumento della temperatura dell'olio
Feedback di forza a circuito chiuso con solenoide a centraggio a molla e proporzionale, isteresi < 1%, alta ripetibilità, migliora la consistenza del prodotto
Copertura del distributore selezionabile per soddisfare i diversi requisiti di rigidità del sistema, bilanciando stabilità e sensibilità
Design completamente modulare per corpi valvola a 6 e 10 vie, bobine e schede elettroniche, con pezzi di ricambio intercambiabili e bassi costi di manutenzione
Superficie di montaggio ISO 4401, compatibile con valvole direzionali NG6 e NG10 e valvole impilate, non è necessario modificare il blocco olio per gli aggiornamenti del sistema
Design con pressione nominale di 350 bar, elevato fattore di sicurezza, in grado di resistere a picchi di pressione e carichi d'urto

Guarnizioni FKM, compatibili con olio minerale, acqua-glicole e olio idraulico biodegradabile, adatte per ambienti ad alta temperatura, alta umidità e nebbia salina
Alimentazione a 24 V per veicoli e interfaccia industriale ±10 V, direttamente compatibile con PLC, controllori di movimento e sistemi CNC
Preimpostato in fabbrica, non è richiesta alcuna regolazione; è necessario impostare solo il punto zero e il guadagno in loco, riducendo i tempi di messa in servizio dell'apparecchiatura
Forte resistenza alla contaminazione, anima/corpo della valvola con cromatura dura, in grado di funzionare in modo affidabile a lungo termine con olio di grado NAS 9, riducendo i costi di filtrazione
Bobina proporzionale a bassa potenza con aumento continuo della temperatura di esercizio < 50 K, risparmiando energia e prolungando la durata dell'isolamento della bobina
Elevata risposta dinamica (risposta allo step entro 30 ms), soddisfacendo i requisiti di controllo della posizione, della pressione e della velocità a circuito chiuso con una larghezza di banda di 20 Hz o inferiore
Rete di assistenza globale e supporto a lungo termine dei pezzi di ricambio, garantendo costi del ciclo di vita delle apparecchiature controllabili e riducendo i rischi di fermo macchina
