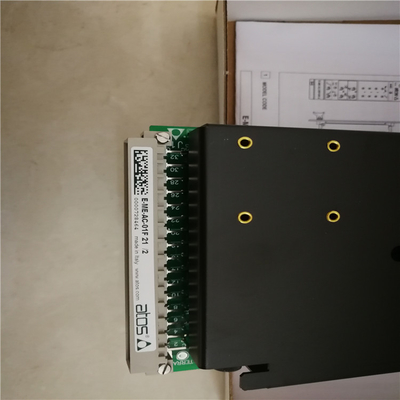

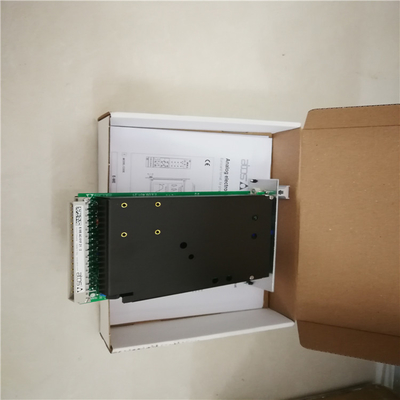

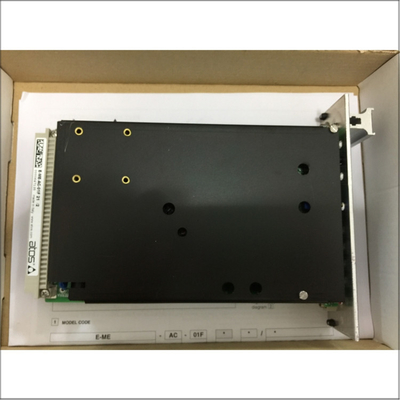

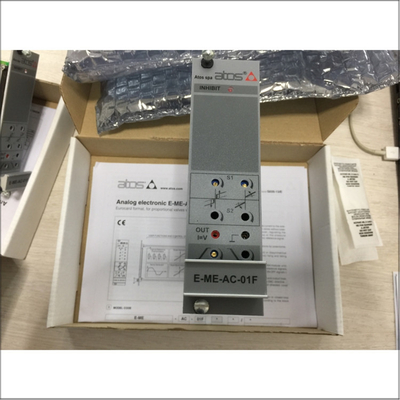

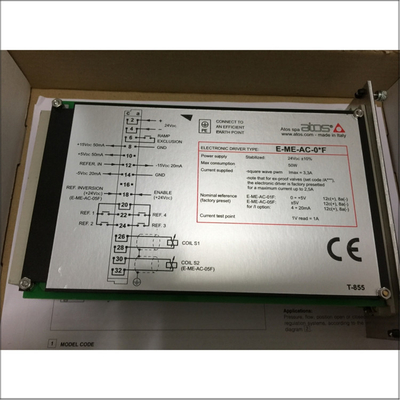

ATOS E-ME-AC-01F 21/2 Wzmacniacz Elektroniczny Do Precyzyjnego Sterowania Zaworami Proporcjonalnymi W Układach Hydraulicznych

Szczegółowe specyfikacje

• Typ: Proporcjonalny wzmacniacz zaworów
• Model: E-Me-AC-01F 21/2
• Zużycie energii: Maksymalnie 40 W.
• Dostarcz prąd do elektromagnesu: IMAX = 2,7a (fala kwadratowa PWM dla modelu elektromagnesu ZO (R) -A z rezystancją 3,2Ω)
• Znamionowy sygnał wejściowy: 0-10 VDC (podłączony do zacisku 4, z uziemionym zaciskiem 5)
• Zakres sygnału wejściowego: 0-10 V (lub 0-20MA dla obecnych sygnałów)
• Impedancja wejściowa:
  • Sygnał napięcia: RI> 50kΩ
  • Sygnał prądowy: RI = 250 Ω
• Dostarcz się do potencjometru: +5 V/10MA z terminalu 3
• Czas rampy: Maksymalnie 10 sekund (dla sygnału wejściowego 0-10 V)
• Wymagania kablowe: 5-rdzeniowy kabel z osłoną o powierzchni przekroju 0,5-1,0 mm² (20AWG-18AWG)
• Punkty połączenia: 5 lub 6 zacisków w formacie paska
• Załącznik: Wtyczka typu DIN43650-IP65, połączenie kablowe VDE 0110
• Temperatura robocza: 0 ° C do 50 ° C (temperatura przechowywania -20 ° C do +70 ° C)
• Waga: 190g

Cechy

• Dopasowanie sygnału: Przekształca słabe sygnały kontrolne w prąd wymagany przez elektromagnes, poprawiając precyzję kontroli i zmniejszając histerezę magnetyczną.
• Regulowane parametry: Obejmuje uprzedzenia i korekty skali za pośrednictwem potencjometrów oraz symetryczne lub asymetryczne generatory rampy.
• Ochrona: Ochrona zwarcia dla obwodu elektromagnesu.
• Fabryka wstępna: W zestawie fabryczne konfiguracje przed ustawionymi w celu ułatwienia użytkowania.
• Ce Mark: Zgodnie z dyrektywą EMC.

Zastosowania

• Mobilne maszyny: Sprzęt budowlany, maszyny rolnicze i maszyny leśne.
• Produkcja przemysłowa: Prasy hydrauliczne, maszyny do listwy i inne zastosowania przemysłowe.
• Sprzęt morski i morski: Dyski hydrauliczne do zastosowań morskich.

Dodatkowe informacje

• Producent: Atos
• Kraj pochodzenia: Włochy
