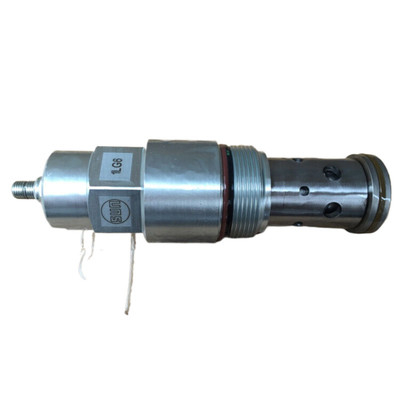

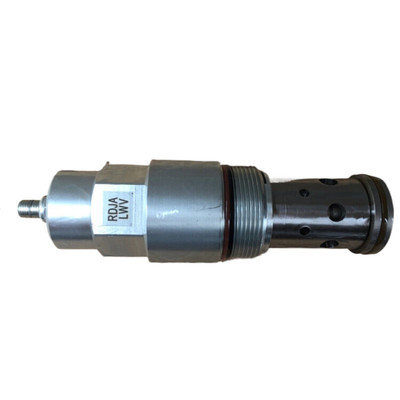

Válvula de sobrecolagem SUN RDJA-LWV Válvula de sobrecolagem rápida e intercambiável

Os cartuchos de alívio de ação direta são válvulas normalmente fechadas, limitadoras de pressão, usadas para proteger os componentes hidráulicos de transientes de pressão. Quando a pressão na entrada (porta 1) atinge a configuração da válvula, a válvula começa a abrir para o tanque (porta 2), estrangulando o fluxo para limitar o aumento da pressão.

Essas válvulas são suaves e silenciosas, essencialmente sem vazamentos, tolerantes à sujeira, imunes ao entupimento e muito rápidas. Todos os cartuchos de alívio de 2 portas (exceto os alívios piloto) são física e funcionalmente intercambiáveis (mesmo caminho de fluxo, mesma cavidade para um determinado tamanho de estrutura).

Aceitará pressão máxima na porta 2; adequado para uso em circuitos de alívio de porta cruzada. As vedações no parafuso de ajuste são expostas à pressão do sistema, o que significa que esta válvula só pode ser ajustada quando a pressão é removida. O procedimento de configuração é: verifique a configuração, remova a pressão, ajuste a válvula, verifique a nova configuração.

A válvula é relativamente insensível às variações de temperatura do óleo e à contaminação transportada pelo óleo. Selecione uma faixa de mola onde a configuração de alívio desejada esteja aproximadamente na faixa média a alta entre a pressão mínima e máxima para garantir a máxima repetibilidade da válvula. Adequado para uso em aplicações de retenção de carga.

A contrapressão na porta do tanque (porta 2) é diretamente aditiva à configuração da válvula na proporção de 1:1. Os cartuchos configurados com vedações EPDM são para uso em sistemas com fluidos de éster fosfato. A exposição a fluidos, graxas e lubrificantes à base de petróleo danificará as vedações.

Pressão de teste para cada faixa:

• Faixa A - 2000 psi (138 bar)
• Faixa B - 1000 psi (69 bar)
• Faixa C - 4000 psi (276 bar)
• Faixa D - 800 psi (55 bar)
• Faixa E - 400 psi (28 bar)
• Faixa S - 150 psi (10 bar)
• Faixa W - 3000 psi (207 bar)

O reajuste atende ou excede 90% da pressão de fissura na configuração de teste. Configurações inferiores à pressão de teste podem resultar em porcentagens de reajuste mais baixas. Incorpora a construção de estilo flutuante Sun para minimizar a possibilidade de emperramento de peças internas devido ao torque de instalação excessivo e/ou variações de usinagem da cavidade/cartucho.
